リニアボールベアリングのベテランサプライヤーとして、私は重負荷時のこれらの重要なコンポーネントの温度上昇に関する多くの問い合わせに遭遇しました。この現象を理解することは、さまざまな産業用途でリニアボールベアリングの最適な性能と寿命を保証するために不可欠です。このブログ投稿では、気温上昇の要因、その影響、および気温上昇を効果的に管理する方法について詳しく説明します。
温度上昇の要因
摩擦
重負荷時のリニアボールベアリングの温度上昇の主な原因は摩擦です。ベアリングに大きな負荷がかかると、ボールと軌道面との接触により摩擦力が発生します。これらの力は機械エネルギーを熱に変換し、ベアリングの温度を上昇させます。摩擦の大きさは、荷重の大きさ、軌道面やボールの表面仕上げ、潤滑条件などのいくつかの要因によって決まります。
負荷が高くなると、ボールと軌道の間の接触圧力が大きくなり、摩擦力が増加します。さらに、表面の凹凸が動きに対する抵抗を増大させるため、表面仕上げが粗いと摩擦が増大する可能性があります。適切な潤滑は、接触面の間に薄い膜を形成してそれらを分離し、金属間の直接接触を最小限に抑えるため、摩擦を軽減するために非常に重要です。
粘性抵抗
粘性抵抗は、リニアボールベアリングの温度上昇に寄与するもう1つの要因です。ベアリングが動いているとき、ベアリング内の潤滑剤はせん断力を受けて流れに抵抗します。粘性抵抗として知られるこの抵抗により、熱が発生します。潤滑剤の粘度は、粘性抵抗の大きさを決定する上で重要な役割を果たします。潤滑剤の粘度が高くなると、摩耗や腐食に対する保護が向上しますが、粘性抵抗も高くなり、その結果、発熱も増加します。
ベアリングの動作速度も粘性抵抗に影響します。速度が増加すると、潤滑剤に作用するせん断力が大きくなり、粘性抵抗が増大し、温度が上昇します。したがって、ベアリングの特定の動作条件に適した粘度の潤滑剤を選択することが重要です。
内部すきま
内部すきまは、リニアボールベアリングのボールと軌道の間の自由な動きの量を指します。内部すきまが不十分な場合、過剰な予圧が発生する可能性があり、ボールと軌道面の間の接触応力が増加し、摩擦が増大し、温度が上昇します。一方、内部すきまが過剰になると、振動や騒音が増加したり、軸受の剛性や精度が低下したりする可能性があります。
最適なベアリング性能を確保し、温度上昇を最小限に抑えるには、内部すきまを適切に選択することが重要です。内部すきまは、負荷の大きさ、動作温度、ベアリングの剛性と精度の望ましいレベルなどの要素に基づいて選択する必要があります。
気温上昇の影響
潤滑剤の劣化
温度が上昇すると、リニアボールベアリングの潤滑剤がより急速に劣化する可能性があります。潤滑剤の劣化により粘度が低下する可能性があり、その結果、接触面の間に保護膜を形成する能力が低下します。これにより、摩擦、摩耗、腐食が増加し、最終的にベアリングの早期故障につながる可能性があります。
材料の拡張
リニアボールベアリングの温度が上昇すると、ベアリング内の材料が膨張します。この膨張により、ベアリングの内部クリアランス、およびベアリングとハウジングの間のはめあいが変化する可能性があります。膨張が適切に考慮されていない場合、過剰な予圧、摩擦の増加、ベアリングの寿命の低下につながる可能性があります。
ベアリングの寿命の低下
過度の温度上昇は、リニアボールベアリングの耐用年数を大幅に短縮する可能性があります。高温によりベアリングコンポーネントの摩耗と疲労が促進され、早期故障につながる可能性があります。さらに、潤滑剤の劣化により摩耗と腐食のプロセスがさらに悪化し、ベアリングの寿命がさらに短くなる可能性があります。
温度上昇の管理
適切な潤滑
適切な潤滑は、リニアボールベアリングの温度上昇を管理する最も効果的な方法の 1 つです。前述したように、潤滑は摩擦と粘性抵抗を軽減し、それによって熱の発生を最小限に抑えます。負荷の大きさ、動作温度、速度など、ベアリングの特定の動作条件に適した潤滑剤を選択することが重要です。
潤滑剤の継続的な有効性を確保するには、定期的な潤滑メンテナンスも重要です。これには、潤滑剤レベルの監視、推奨間隔での潤滑剤の交換、潤滑剤に汚染物質が含まれていないことの確認などが含まれます。
適切な冷却
一部のアプリケーションでは、温度上昇を管理するためにリニアボールベアリングに追加の冷却を提供する必要がある場合があります。これは、冷却ファンの使用、冷媒の循環、ヒートシンクの設置など、さまざまな方法で実現できます。冷却システムは、ベアリングによって発生する熱を効果的に除去し、動作温度を推奨範囲内に維持するように設計する必要があります。
最適なベアリングの選択
温度上昇を最小限に抑えるには、特定の用途に適したリニアボールベアリングを選択することが不可欠です。これには、負荷容量、定格速度、内部クリアランス、潤滑要件などの要素の考慮が含まれます。必要以上に高い負荷容量を持つベアリングを使用すると、接触応力と摩擦が軽減され、発熱が最小限に抑えられます。
さらに、適切な内部すきまを持つベアリングを選択すると、ベアリングの最適な性能を確保し、温度上昇を最小限に抑えることができます。また、塵埃、汚れ、湿気などの使用環境を考慮し、これらの条件に耐えられるように設計された軸受を選択することも重要です。
リニアボールベアリングの例
高品質のリニアボールベアリングの市場にいる場合、当社はお客様のニーズを満たす幅広い製品を提供します。私たちのリニアローラーベアリングは、さまざまな産業用途でスムーズで信頼性の高い直線運動を提供するように設計されています。高耐荷重、低摩擦、長寿命を特徴としており、過酷な用途に最適です。
ラインナップのもう一つの人気商品は、LM10UUベアリング。このベアリングは、高精度かつ低騒音の動作を提供する、コンパクトで軽量なオプションです。 3D プリンター、CNC マシン、ロボット工学などのアプリケーションでよく使用されます。

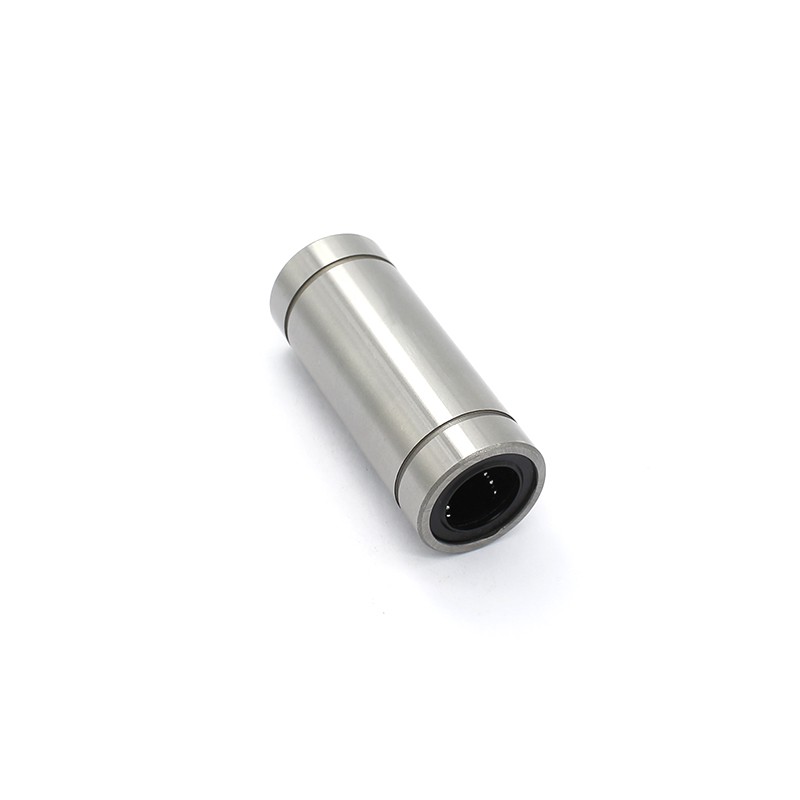

より大きなベアリングが必要な用途には、LM16UUベアリング素晴らしい選択です。 LM10UU ベアリングよりも大きなボア径と高い負荷容量を備えており、より要求の厳しい用途に適しています。
結論
重負荷時のリニアボールベアリングの温度上昇を理解することは、リニアボールベアリングの最適な性能と寿命を保証するために非常に重要です。温度上昇に寄与する要因、その影響、および温度上昇を管理する戦略を考慮することで、適切なベアリングを選択し、発熱を最小限に抑えてベアリングの早期故障を防ぐための適切な対策を講じることができます。
ご質問がある場合、または用途に適したリニアボールベアリングの選択に関してさらにサポートが必要な場合は、お気軽にお問い合わせください。お問い合わせ。当社の専門家チームが、お客様のニーズに最適なソリューションを見つけるお手伝いをいたします。お客様の要件について話し合い、潜在的なパートナーシップを検討する機会を楽しみにしています。
参考文献
- TA ハリス、ミネソタ州コツァラス (2007)。転がり軸受の解析。ワイリー・インターサイエンス。
- グプタ、PK (2002)。ボールとローラーベアリングのエンジニアリング。 CRCプレス。
- SKF。 （2019年）。 SKF 転がり軸受ハンドブック。 SKFグループ。
