メス型ロッドエンドベアリングの亀裂の存在を検出することは、機械システムの安全性と信頼性を確保するために重要な作業です。高品質のメス型ロッドエンドベアリングのサプライヤーとして、私はこのプロセスの重要性を理解しています。このブログでは、メス型ロッドエンドベアリングの亀裂を検出する効果的な方法をいくつか紹介します。
目視検査
目視検査は、亀裂を検出するための最も簡単かつ基本的な方法です。肉眼または拡大ツールを使用して行うことができます。目視検査を行う場合は、軸受表面を徹底的に洗浄して、亀裂を隠してしまう可能性のある汚れ、グリース、その他の汚染物質を除去することが重要です。
まず、ロッドエンドベアリングのメスの外面を調べます。線状または不規則な亀裂など、目に見える亀裂の兆候がないかどうかを確認します。ねじ部、ロッドエンドと球面との接合部、ベアリングのエッジ部など応力が集中しやすい箇所には特にご注意ください。これらの領域は、動作中に受ける高応力状態により亀裂が発生する可能性が高くなります。
可能であれば、虫眼鏡または顕微鏡を使用して、小さな亀裂の視認性を高めます。 5 ～ 10 倍の拡大率で、肉眼では見えない微細な亀裂を検出するのに十分です。ただし、目視検査には限界があることに注意してください。一部の内部亀裂や非常に小さな表面亀裂は、視覚的な手段だけでは検出できない場合があります。
染料浸透試験
染料浸透試験は、雌ロッドエンドベアリングの表面亀裂を検出するために広く使用されている非破壊試験方法です。この方法は、液体浸透剤が毛細管現象により亀裂に浸透するという原理に基づいています。
染料浸透試験のプロセスには通常、次の手順が含まれます。
- クリーニング: ベアリング表面を徹底的に洗浄して、汚れ、油、その他の汚染物質を除去します。表面に残留物があると浸透剤が亀裂に入るのを妨げる可能性があるため、このステップは非常に重要です。
- 浸透剤の塗布: 鮮やかな色の浸透液を座面に塗布します。浸透剤は、亀裂に浸透するのに十分な時間を確保するために、十分な時間 (通常は 10 ～ 30 分間) 表面に滞留させておく必要があります。
- 余分な浸透剤の除去: 放置時間が経過したら、清潔な布または適切な溶剤を使用して、表面から余分な浸透剤を慎重に取り除きます。亀裂に入り込んだ浸透剤を取り除かないように注意してください。
- 開発者の申請: 現像剤の粉末または液体を表面に薄く塗ります。現像液は吸い取り剤として機能し、亀裂から浸透剤を引き出し、現像液の白い背景に明るい色の表示として亀裂を可視化します。
- 検査: 適切な照明条件下で座面を検査してください。亀裂は現像液でコーティングされた表面に明るい線または斑点として現れます。
染料浸透試験は、表面亀裂を検出するための比較的簡単でコスト効率の高い方法です。ただし、検出できるのは表面に開いた亀裂のみであり、内部亀裂の検出には適さない場合があります。
磁粉試験
磁粉試験は、強磁性雌ロッドエンドベアリングの表面および表面近くの亀裂を検出するために使用できるもう 1 つの非破壊検査方法です。この方法は、強磁性体に磁場を印加すると、亀裂の箇所から磁束の漏れが発生するという原理に基づいています。
磁粉試験のプロセスには次の手順が含まれます。
- 磁化: 永久磁石や電磁石などの適切な磁化装置を使用してベアリングに磁場を加えます。磁場は、予想される亀裂の方向に応じて、縦方向または円方向のいずれかに適用できます。
- 磁性粒子の応用: 磁性粒子（通常は鉄粉または磁性インク）を軸受表面に振りかけるかスプレーします。磁性粒子は磁束漏れの領域に引き寄せられ、亀裂の目に見える兆候を形成します。
- 検査: 適切な照明条件下で座面を検査してください。亀裂は、表面に磁性粒子の明確なパターンとして現れます。

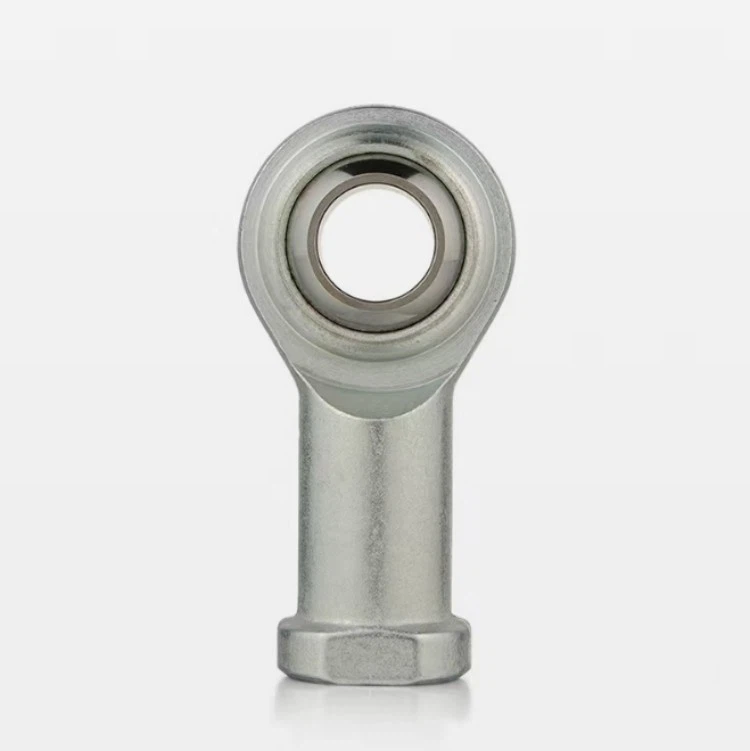

磁粉試験は、強磁性材料の表面および表面近くの亀裂に対して非常に敏感です。ただし、これは強磁性軸受にのみ適用可能であり、ステンレス鋼などの非強磁性材料の亀裂は検出できません。ステンレス製メスロッドエンドベアリング用ステンレスロッドエンドベアリング SI5そしてステンレスハイムジョイント ロッドエンド SI8、他のテスト方法を考慮する必要があります。
超音波検査
超音波検査は、メス型ロッドエンドベアリングの表面亀裂と内部亀裂の両方を検出するために使用できる強力な非破壊検査方法です。この方法では、高周波音波を使用して材料の欠陥を検出します。
超音波検査のプロセスには次の手順が含まれます。
- 接触媒質の用途: 油性または水性ゲルなどの接触媒質をベアリング表面に塗布します。接触媒質は、超音波をトランスデューサーからベアリングに伝達するのに役立ちます。
- トランスデューサの配置: 超音波トランスデューサーを座面に置きます。トランスデューサは材料に超音波を放射しますが、材料に亀裂やその他の欠陥があると、超音波がトランスデューサに反射して戻ります。
- 信号解析: 適切な超音波検査装置を使用して、受信した超音波信号を分析します。この機器は反射信号の振幅と飛行時間を表示でき、これを使用して亀裂の位置、サイズ、方向を特定できます。
超音波検査は、内部亀裂を検出するための高感度な方法です。他の方法では検出できない小さな表面亀裂も検出できます。ただし、熟練したオペレーターと特殊な機器が必要であり、結果はベアリングの材料特性や複雑な形状の存在などの要因によって影響を受ける可能性があります。
渦電流検査
渦電流検査は非破壊検査法であり、一部のタイプのメス型ロッドエンドベアリングなど、導電性材料の表面および表面近くの亀裂を検出するのに特に適しています。この方法は電磁誘導の原理に基づいています。
コイルに交流電流を流すと、交流磁場が発生します。コイルを導電性材料に近づけると、材料内に渦電流が誘導されます。材料に亀裂やその他の欠陥があると、渦電流の流れが妨げられ、コイルのインピーダンスが変化します。
渦電流試験のプロセスには次の手順が含まれます。
- プローブの配置: 渦電流プローブを座面に置きます。プローブには、交番磁場を生成し、亀裂によって引き起こされるインピーダンスの変化を検出するコイルが含まれています。
- 信号解析: 渦電流検査装置を使用して、プローブが受信した信号を分析します。この機器は、時間または位置の関数としてインピーダンスの変化を表示でき、亀裂の検出と位置の特定に使用できます。
渦電流検査は、導電性材料の表面および表面近くの亀裂を検出するための高速かつ高感度な方法です。また、導電率や厚さなどの材料特性の変化を検出するために使用することもできます。ただし、主に導電性材料に適しており、非導電性材料には効果的ではない場合があります。
亀裂検出の重要性
メス型ロッドエンドベアリングの亀裂の検出は、いくつかの理由から最も重要です。まず、亀裂はベアリングの強度と耐久性を大幅に低下させ、早期故障につながる可能性があります。ベアリングに障害が発生すると、機械システム全体が誤動作する可能性があり、その結果、ダウンタイムに費用がかかり、安全上の危険が生じる可能性があります。
第二に、亀裂を早期に検出することで、ベアリングの適時のメンテナンスと交換が可能になります。亀裂が入ったベアリングを完全に故障する前に交換することで、致命的な故障のリスクを最小限に抑えることができ、機械システム全体の信頼性を向上させることができます。
メス型ロッドエンドベアリングのサプライヤーとして、私は高品質の製品を提供し、お客様の機械システムの安全性と信頼性を確保することに全力で取り組んでいます。当社は、次のような幅広い雌型ロッドエンドベアリングを提供しています。ステンレスロッドエンドベアリング SI5そしてステンレスハイムジョイント ロッドエンド SI8、最高の業界標準を満たすように設計されています。
メス型ロッドエンドベアリングのご購入をご検討の方、クラック検出やベアリングのメンテナンスについてご質問がございましたら、調達やご相談などお気軽にお問い合わせください。お客様の機械システムの最適なパフォーマンスを確保するために、お客様と協力できることを楽しみにしています。
